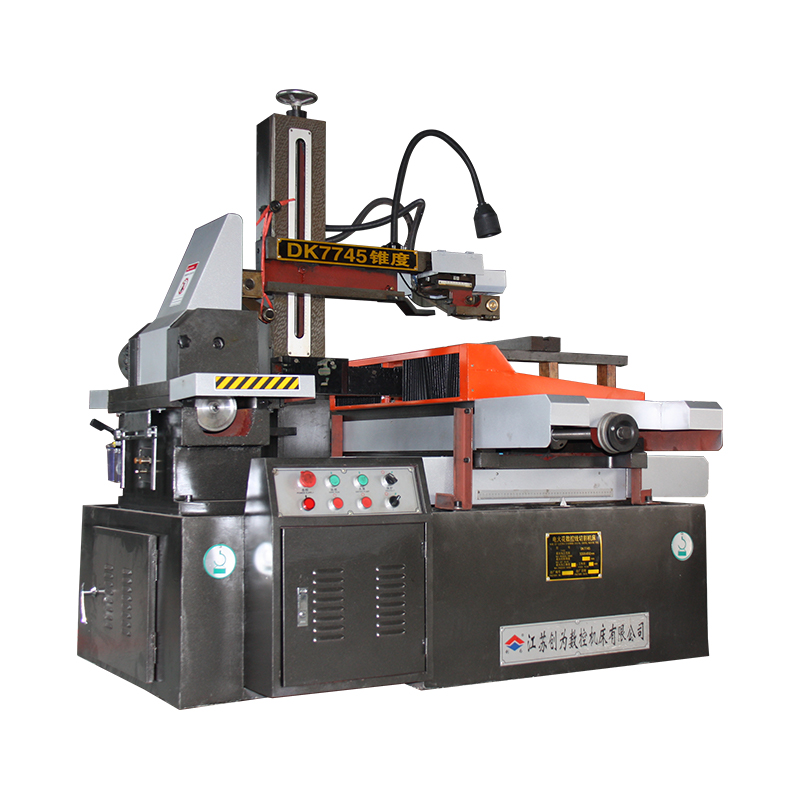

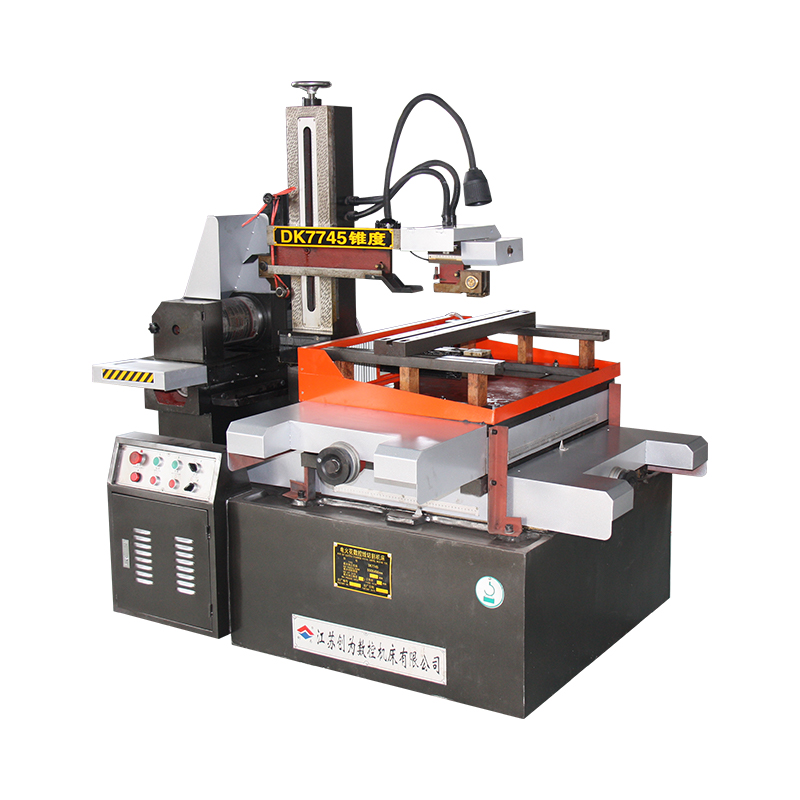

DK7745 এজেড কম লোকসান স্টিপার সিএনসি ওয়্যার ইডিএম হাই-স্পিড কাটিয়া মেশিন

1। ওয়ার্কবেঞ্চ মাত্রা: 810 x 570 মিমি
2। সর্বোচ্চ তারের র্যাক উচ্চতা: 450 মিমি
3। সর্বোচ্চ টেপার: 6º/80 মিমি
4 .. সর্বোচ্চ লোড: 600 কেজি
5। x, y অক্ষ স্থানাঙ্ক ভ্রমণ: 450 × 550 মিমি
6। মলিবডেনাম তারের চলমান গতি: 11 মি/এস
7। ওয়ার্কবেঞ্চ মুভিং ফ্যাট সমতুল্য: 0.001 মিমি
8 .. ওয়ার্কিং ফ্লুইড: ডি কে -1, ডি কে -4 নান গুয়াং
9। বিদ্যুৎ সরবরাহ: 380v.50Hz (220V.50Hz)
10। মেশিন পাওয়ার সেবন: <2KVA
11। প্রধান মেশিনের ওজন: 1800 কেজি
12। প্রধান মেশিনের মাত্রা: 1600 × 1240 × 1400
13। প্রক্রিয়াজাতকরণ নির্ভুলতা: জিবি/টি 7926-2015 মান অনুযায়ী।
14। সর্বোত্তম পৃষ্ঠের রুক্ষতা রা ≤2.5um।

1। মেশিন বিছানাটি রজন বালি ing ালাই দিয়ে তৈরি, যা গৌণ মেজাজের পরে ছোট বিকৃতি এবং উচ্চ শক্তি রয়েছে।
2। এটিতে স্থিতিশীল কর্মক্ষমতা, উচ্চ আউটপুট শক্তি, দ্রুত কাটার গতি, উচ্চ পৃষ্ঠের সমাপ্তি এবং কম মলিবডেনাম তারের ক্ষতির বৈশিষ্ট্য রয়েছে। আল্ট্রা-লো মলিবডেনাম তারের ক্ষতি প্রসেসিং ব্যয়কে ব্যাপকভাবে হ্রাস করে।
3। ইন্টিগ্রেটেড প্রোগ্রামিং এবং নিয়ন্ত্রণ: জটিল গ্রাফিকগুলি সিএডি এর মাধ্যমে ডিএক্সএফ অঙ্কনগুলিতে রূপান্তর করা যেতে পারে, প্রসেসিং গ্রাফিক্সকে রিয়েল টাইমে ট্র্যাক করা যেতে পারে এবং একাধিক প্রক্রিয়াজাতকরণ স্থিতি প্রদর্শিত হতে পারে। এটিতে পাওয়ার ব্যর্থতা মেমরি, শর্ট সার্কিট প্রত্যাহার, তারের বিরতি সুরক্ষা, স্বয়ংক্রিয় শাটডাউন, স্বেচ্ছাসেবী কোণ ঘূর্ণন এবং অন্যান্য ফাংশন রয়েছে।
4। ব্র্যান্ড ওয়্যার কাটিং ডেডিকেটেড ইনভার্টারটি তারের পরিবহন মোটর, স্টেপলেস স্পিড রেগুলেশন এবং ইনডাকশন স্যুইচ সহ যোগাযোগহীন কমিউশন নিয়ন্ত্রণ করতে ব্যবহৃত হয়। যাতায়াতের সময় কোনও স্পার্ক হস্তক্ষেপ নেই, কোনও যাত্রা শব্দ নেই এবং মোটরটি সুচারুভাবে চলে, যা মেশিন সরঞ্জামের নির্ভরযোগ্যতা এবং সুরক্ষা উন্নত করে

ইডিএম ওয়্যার কাটার প্রাথমিক নীতিটি হ'ল প্রক্রিয়াজাতকরণ অর্জনের জন্য ওয়ার্কপিসে নাড়ি স্রাব সম্পাদনের জন্য সরঞ্জাম ইলেক্ট্রোড ব্যবহার করা। ইডিএম ওয়্যার কাটার জন্য ইলেক্ট্রোড গঠনের উত্পাদন প্রয়োজন হয় না এবং পাতলা ধাতব তারের (সাধারণত মলিবডেনাম ওয়্যার নামে পরিচিত) ব্যবহার করে সরঞ্জাম ইলেক্ট্রোড হিসাবে। পালস পাওয়ার সাপ্লাইয়ের ইতিবাচক ইলেক্ট্রোড ওয়ার্কপিসের সাথে সংযুক্ত থাকে এবং নেতিবাচক ইলেক্ট্রোড মলিবডেনাম তারের সাথে সংযুক্ত থাকে; মলিবডেনাম তারটি একটি নির্দিষ্ট গতিতে পিছনে পিছনে সরে যায় এবং এটি ক্রমাগত প্রবেশ করে এবং স্রাবের অঞ্চল ছেড়ে দেয়; একই সময়ে, মলিবডেনাম তার এবং ওয়ার্কপিসের মধ্যে একটি তরল মাধ্যম স্প্রে করা হয়। যতক্ষণ না অপারেটর কার্যকরভাবে ওয়ার্কপিসে মলিবডেনাম তারের চলাচলের গতি এবং ট্র্যাজেক্টোরি নিয়ন্ত্রণ করে, ওয়ার্কপিসের প্রয়োজনীয় আকার এবং আকার কাটা যেতে পারে। ওয়ার্কপিস আন্দোলনের ট্র্যাজেক্টোরিটি এক্স এবং ওয়াই দিকনির্দেশগুলিতে চলমান স্থানাঙ্ক ওয়ার্কটেবল (উল্লম্ব এবং অনুভূমিক দিকগুলিতে দুটি নিয়ন্ত্রিত স্টিপার মোটর) দ্বারা গঠিত হয়।
ডি কে সিরিজের সিএনসি ওয়্যার কাটিং মেশিন সরঞ্জামের প্রধান মেশিনে একটি বিছানা, একটি ওয়ার্কটেবল, একটি তারের খাওয়ানো ডিভাইস, একটি তারের র্যাক, একটি কুল্যান্ট ট্যাঙ্ক, মেশিন সরঞ্জাম বৈদ্যুতিক সরঞ্জাম, আনুষাঙ্গিক এবং অন্যান্য উপাদান রয়েছে। এটি বিছানার উপর ভিত্তি করে এবং ওয়ার্কটেবল, তারের খাওয়ানো ডিভাইস এবং তারের র্যাকটি বিছানার একই বেস পৃষ্ঠে ইনস্টল করা আছে।

নিম্নলিখিতগুলি পৃথকভাবে চালু করা হয়েছে:
1) বিছানা
বিছানাটি একটি বাক্স-আকৃতির রজন বালির কাস্ট লোহার অংশ, যা একটি অবিচ্ছেদ্য কাস্টিং কাঠামো। উপরের অংশটি একটি ওয়ার্কবেঞ্চ, তারের স্টোরেজ ড্রাম, তারের র্যাক, আলো এবং অন্যান্য অংশগুলি সহ ইনস্টল করা আছে।
2) ওয়ার্কবেঞ্চ
ওয়ার্কবেঞ্চ মূলত একটি ওয়ার্কবেঞ্চ পৃষ্ঠ, একটি মাঝারি ড্র্যাগ প্লেট, একটি বল স্ক্রু এবং একটি স্পিড গিয়ার বাক্স দ্বারা গঠিত। ড্র্যাগ প্লেটের অনুদৈর্ঘ্য এবং ট্রান্সভার্স চলাচল একটি বল গাইড কাঠামো গ্রহণ করে এবং স্টিপার মোটর ওয়ার্কবেঞ্চের চলাচল উপলব্ধি করতে দুটি জোড়া অ্যান্টি-ব্যাকল্যাশ গিয়ারগুলির মাধ্যমে স্ক্রু চালায়। বল স্ক্রুটির উচ্চ সংক্রমণ নির্ভুলতা, উচ্চ দক্ষতা এবং দীর্ঘ জীবনের সুবিধা রয়েছে।
3) তারের পরিবহন ডিভাইস
তারের স্টোরেজ ড্রামটি একটি পাতলা প্রাচীরযুক্ত ফাঁকা সিলিন্ডারের সমন্বয়ে গঠিত। মোটরটি সংযোগকারীটির মাধ্যমে ঘোরানোর জন্য তারের স্টোরেজ ড্রামকে চালিত করে এবং তারের স্টোরেজ ড্রামের পারস্পরিক ক্রিয়াকলাপের গতিবিধি তারের পরিবহন ডিভাইস ড্র্যাগ প্লেটটি চালানোর জন্য গিয়ার স্পিড পরিবর্তনের পরে স্ক্রু থেকে আসে।
তারের স্টোরেজ ড্রাম ড্র্যাগ প্লেটের ঘন ঘন বিপরীতটি ইনডাকশন স্যুইচগুলির একটি সেট দ্বারা নিয়ন্ত্রিত হয়। কাঠামোটি সহজ এবং অপারেশন সংবেদনশীল। বাম এবং ডান সংঘর্ষের ব্লকগুলি ওভারলোড সুরক্ষা ডিভাইসগুলিতে সজ্জিত। যখন ইন্ডাকশন স্যুইচটি দিক পরিবর্তন করতে ব্যর্থ হয়, তখন তারের পরিবহন মোটরের বর্তমানটি কেটে যায়।
4) তারের র্যাক
মলিবডেনাম তারটি একটি বদ্ধ ট্রান্সমিশন বেল্টের মতো, যা উইন্ডিং ড্রাম দ্বারা চালিত হয় পিছনে পিছনে কাজ করতে। তারের চাকা এবং একটি জোড়া প্রধান গাইড চাকাগুলি মলিবডেনাম তারের দ্বারা আবৃত এবং একটি চক্রে চালিত হয়।
গাইড হুইলটি মোলিবডেনাম তারের একটি সিলড বিভাগটি উল্লম্বভাবে গ্রহণ করে।
5) কুল্যান্ট ট্যাঙ্ক
জল পাম্প প্রসেসিং অঞ্চলে কার্যকারী তরল সরবরাহ করে। পললটি ময়লা বাক্সে জমে থাকে এবং অবশ্যই নিয়মিত পরিষ্কার করা উচিত। ওয়ার্কিং কুল্যান্ট ডিএক্স -১ স্যাপোনাইফাইড তরল ব্যবহার করে।
6) আনুষাঙ্গিক
① ক্ল্যাম্প: ক্ল্যাম্পের গ্রুপটি ফ্ল্যাট প্লেট বা নলাকার ওয়ার্কপিসটি ঠিক করতে ব্যবহৃত হয় এবং ক্ল্যাম্পটি টি-টাইপ স্ক্রু দিয়ে ওয়ার্কবেঞ্চে স্থির করা হয়।
② ক্র্যাঙ্ক: তারের স্টোরেজ ড্রামটি ঘোরানোর জন্য তারটি ঘুরিয়ে দেওয়ার জন্য ব্যবহৃত।
③ ওয়্যার শক্ত করার চাকা: মোলিবডেনাম তারকে ম্যানুয়ালি শক্ত করার জন্য ব্যবহৃত
