1, ইডিএম ওয়্যার-কাটিং প্রসেসিংয়ের মূল নীতি:
ইডিএম তারের কাটিয়া প্রক্রিয়াজাতকরণ, ইলেক্ট্রোড তার এবং ওয়ার্কপিসের মধ্যে নাড়ি স্রাব, যেমন চিত্র একের মধ্যে দেখানো হয়েছে। বৈদ্যুতিন ডালের কাছে আসার সময়, বৈদ্যুতিন তারের এবং ওয়ার্কপিসের মধ্যে একটি স্পার্ক স্রাব উত্পাদন করে, স্রাব চ্যানেলের কেন্দ্রে, তাত্ক্ষণিকভাবে 10,000 ℃ বা তার বেশি তাপমাত্রা, একটি উচ্চ তাপমাত্রা যাতে ওয়ার্কপিস ধাতু গলে যায়, যাতে ধাতু কাটার উদ্দেশ্য অর্জন করতে পারে।
2, মেশিন সরঞ্জামের রচনা:

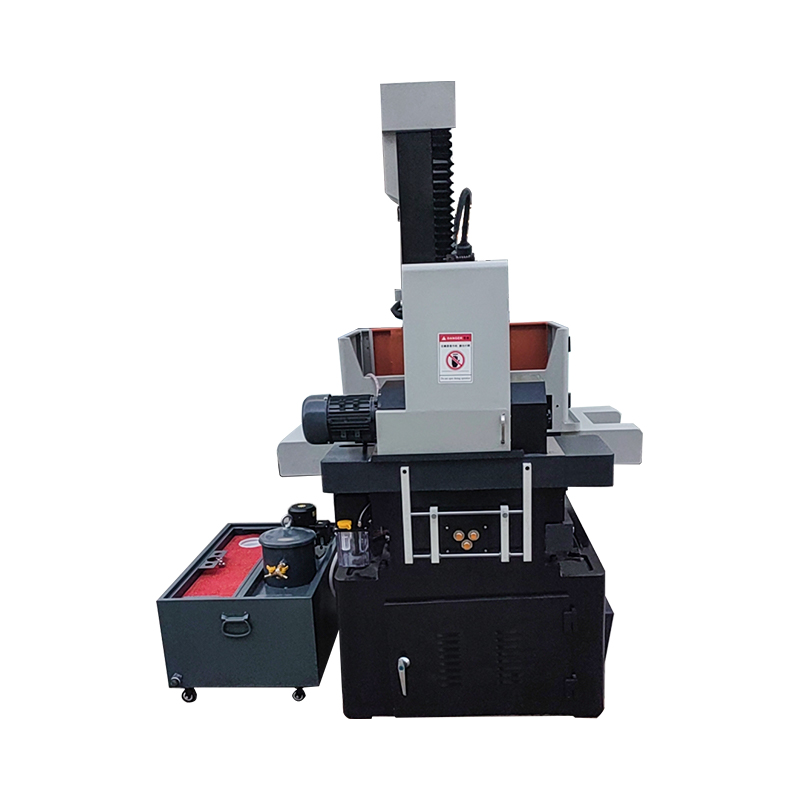

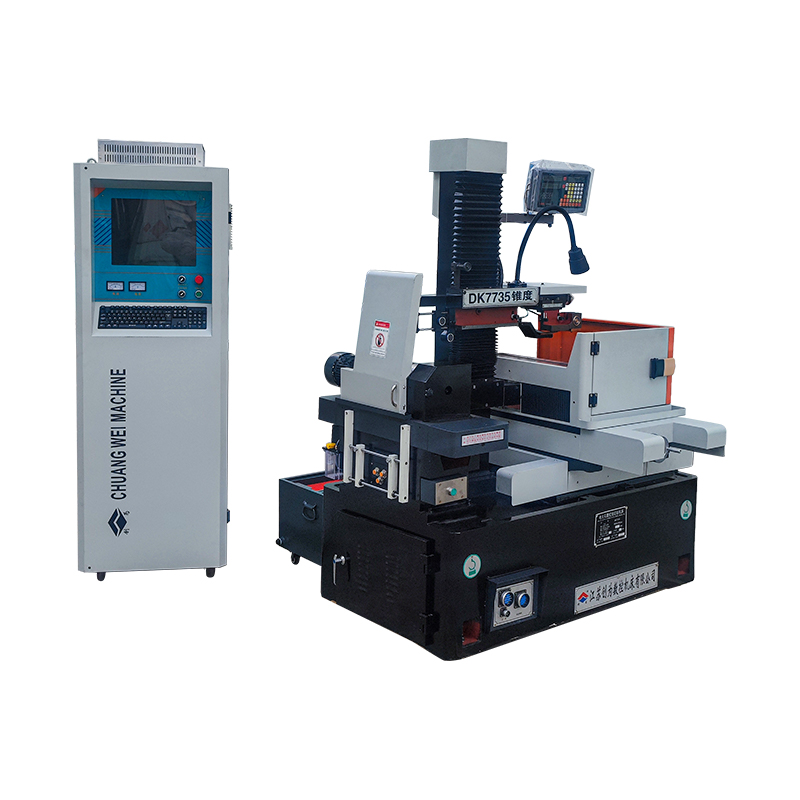

মেশিন সরঞ্জামটি মূলত একটি ওয়ার্কটেবল, ওয়্যার ট্রান্সপোর্ট মেকানিজম, ওয়্যারফ্রেম, ওয়ার্কিং ফ্লুইড সিস্টেম মেশিন বৈদ্যুতিক এবং সংখ্যা নিয়ন্ত্রণ ব্যবস্থা এবং অন্যান্য অংশ নিয়ে গঠিত।
(1) ওয়ার্কটেবল
ওয়ার্কটেবলটি প্রক্রিয়া করার জন্য ওয়ার্কপিসটি ক্ল্যাম্প করতে, স্বয়ংক্রিয় খাওয়ানোর প্রক্রিয়াজাতকরণ অর্জন করতে ব্যবহৃত হয়। এটি মূলত একটি উপরের এবং নীচের ক্রস-ড্রাগ প্লেট, যথার্থ বল স্ক্রু, ব্যাকল্যাশ-মুক্ত গিয়ার এবং গাইডওয়ে দ্বারা গঠিত। উপরের এবং নিম্ন ড্র্যাগ প্লেটটি যথার্থ লিনিয়ার গাইডওয়ে বরাবর পিছনে পিছনে সরে যায় এবং এর শক্তিটি স্টেপিং মোটর দ্বারা ব্যাকল্যাশ-মুক্ত গিয়ার সেটের মাধ্যমে বল স্ক্রুতে সংক্রমণ করা হয়, যা ওয়ার্কটেবল মুভ 0.001 মিমি প্রয়োজনীয়তা তৈরি করার জন্য একটি নাড়ি অর্জনের কারণে, এবং কেবল স্ট্রিটের প্রয়োজনীয়তার জন্য, এবং প্রাকটিগন লিনির প্রয়োজনীয়তার জন্য, এবং প্রাকটিগন লিনির প্রয়োজনীয়তার জন্য নয়, উচ্চের প্রয়োজনীয়তা এবং একটি নির্দিষ্ট ডিগ্রি অনড়তা এবং পরিধান প্রতিরোধের রয়েছে। কিছু অনড়তা এবং পরিধান প্রতিরোধের।
(২) তারের পরিবহণের অংশগুলি
তারের পরিবহণের উপাদানটি মূলত একটি নির্দিষ্ট লিনিয়ার গতির গতিবিধি অনুসারে বৈদ্যুতিন তারটি চালানোর জন্য ব্যবহৃত হয় এবং বৈদ্যুতিন তারটি স্টোরেজ ব্যারেলের উপর খুব সুন্দরভাবে ক্ষতবিক্ষত হয়, তারের পরিবহন প্রক্রিয়াটি মোটর স্টোরেজ ব্যারেল, উপরের এবং নিম্ন ড্র্যাগ প্লেট, সিঙ্ক্রোনাস বেল্ট, বিপরীত ডিভাইস এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত।
এর প্রাথমিক প্রয়োজনীয়তাগুলি হ'ল:
Storage এক হাতের স্টোরেজ সিলিন্ডারটি ঘোরানো চলমান, এটি নিশ্চিত করতে যে স্টোরেজ সিলিন্ডারে ইলেক্ট্রোড তারটি খুব সুন্দরভাবে সাজানো হয়েছে তা নিশ্চিত করতে।
The স্টোরেজ সিলিন্ডারের রেডিয়াল রানআউট এবং অক্ষীয় রানআউট ছোট হওয়া উচিত।
③ সিলিন্ডারটি এগিয়ে এবং বিপরীত হওয়া উচিত।
④ তারের স্টোরেজ প্রক্রিয়াটি বিছানা থেকে অন্তরক করা উচিত।
Were ওয়্যার ট্রান্সপোর্টিং অংশটি কার্যকরী তরল স্প্ল্যাশিং থেকে রোধ করতে একটি বদ্ধ কভার গ্রহণ করে।
(3) তারের ফ্রেম অংশগুলি
ওয়্যারফ্রেম অংশগুলি মূলত কলামগুলি, একটি উপরের এবং নিম্ন ক্যান্টিলিভার, একটি গাইড চাকা, একটি টেপার হেড এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত। ওয়্যারফ্রেম উপাদান এবং তারের স্টোরেজ সিলিন্ডার উপাদান একসাথে বৈদ্যুতিন তারের চলাচল সিস্টেম গঠন করে। ওয়্যারফ্রেমের মূল কাজটি হ'ল ইলেক্ট্রোড তারের যখন এটি একটি স্থিতিশীল লিনিয়ার গতিতে চলমান থাকে তখন সমর্থন করা এবং টেবিল প্লেনে একটি নির্দিষ্ট জ্যামিতিক কোণে ইলেক্ট্রোড তারের কার্যকারী অংশটি রাখা।
টেপার অ্যাসেম্বলি (উপরের ক্যান্টিলিভারে মাউন্ট করা ক্রস-টাইপ ড্র্যাগ প্লেট) মেশিনিং ওয়ার্কপিসটি 6 °/80㎜ অর্জন করে তা নিশ্চিত করতে পারে ㎜
(4) বিছানা উপাদান
বিছানাটি একটি পুরো বর্গাকার বাক্স কাঠামো, সুতরাং অনড়তা এবং শক্তি ভাল, যার উপরের অংশটি টেবিলের অংশগুলি, ওয়্যারফ্রেম অংশগুলি এবং তারের পরিবহনের অংশগুলি দিয়ে সজ্জিত রয়েছে এবং নীচের অংশটি একটি কার্যকরী তরল ট্যাঙ্ক এবং মেশিন সরঞ্জামের বৈদ্যুতিক অংশগুলি দিয়ে সজ্জিত, যা অপারেটিং পরিবেশের উন্নতির জন্যও নিরাপদ নয়
